～～半導体を熱から守る リードフレームのもう一つの役割～～
■はじめに：リードフレームは熱を逃がす部品でもある
リードフレームというと、多くの人は「半導体と外部回路をつなぐ金属部品」というイメージを持つかもしれません。
確かに、電気信号や電力を伝えることはリードフレームの重要な役割です。しかし、実はそれだけではありません。
リードフレームには、
◇半導体チップを支える
◇電気を流す
◇発生した熱を逃がす
という重要な役割があります。
近年はAIサーバーや電気自動車（xEV）の普及により、半導体の発熱量が大きく増加しています。
そのため、熱を効率よく逃がす技術がますます重要になっています。
今回は、普段あまり注目されることのないリードフレームの「放熱部品」としての役割について解説します。
■リードフレームの役割は配線だけではない

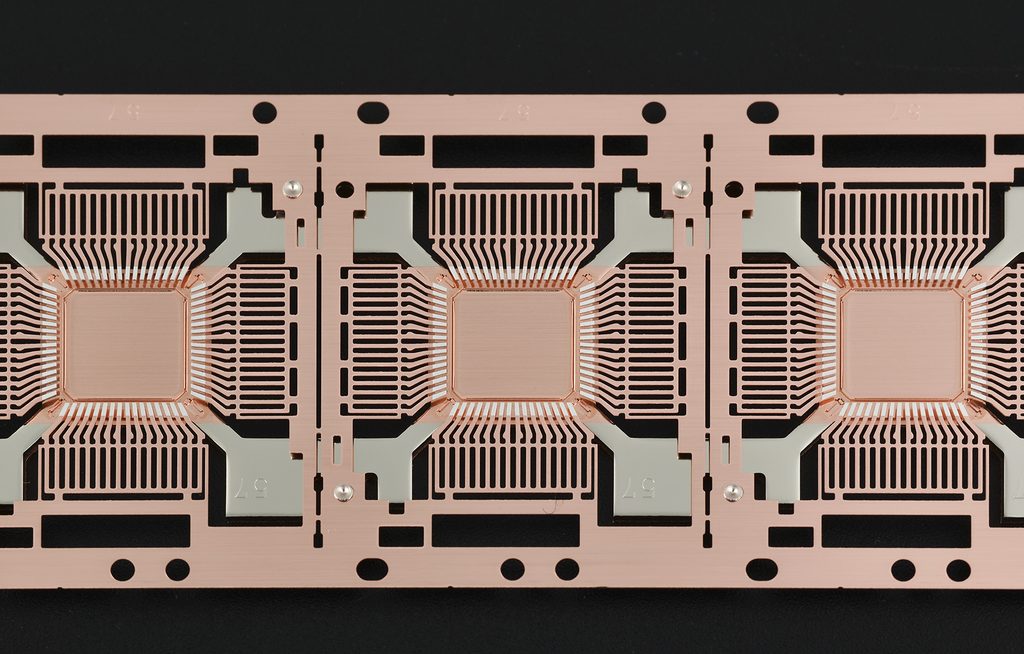

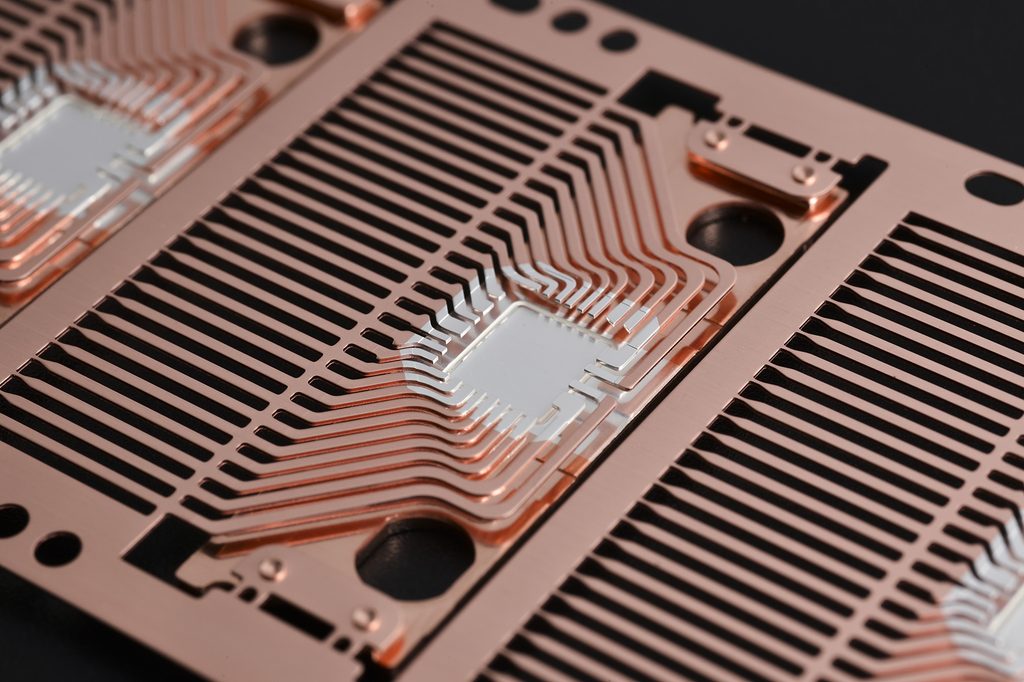

半導体パッケージの内部には、小さな半導体チップが搭載されています。
リードフレームは、そのチップを支える土台となり、さらに外部回路との電気的な接続を行う重要な部品です。
一方で、多くの人にあまり知られていない役割があります。
それが「熱の通り道」としての機能です。
半導体は動作すると熱を発生します。
その熱をそのまま放置すると、性能低下や寿命低下につながります。
そこでリードフレームは、半導体チップで発生した熱を受け取り、基板へ効率よく伝える役割を担っています。
言い換えれば、リードフレームは半導体を支える骨格であると同時に、熱を運ぶ重要な部材なのです。
■なぜリードフレームに放熱性能が必要なのか
半導体の進化に伴い、発熱量は年々増加しています。
例えば、
◇AIサーバー向け半導体
◇電気自動車向けパワー半導体
◇産業機器向け半導体
などは、大きな電力を消費するため多くの熱を発生します。
半導体は高温になると、
◇処理性能の低下
◇消費電力の増加
◇誤作動の発生
◇寿命の短縮
などを引き起こす可能性があります。
そのため、発生した熱を素早く外部へ逃がす必要があります。
この熱の移動経路の中で重要な役割を果たしているのがリードフレームです。
半導体チップで発生した熱は、
半導体チップ → リードフレーム → 基板 → ヒートシンクや水冷
という経路で放出されていきます。
もしリードフレームの放熱性能が十分でなければ、熱が内部にとどまり、半導体本来の性能を発揮できなくなってしまいます。
■放熱性能を支える銅と銅合金
リードフレームの多くは、銅や銅合金で製造されています。
その理由は、銅が非常に優れた熱伝導性を持っているためです。
熱を伝えにくい材料では、半導体チップで発生した熱が内部に蓄積してしまいます。
一方、熱伝導率の高い銅は、熱を素早く外部へ拡散できるため、放熱性能の向上に大きく貢献します。
また銅は、
◇電気伝導性が高い
◇加工しやすい
◇量産に適している
という特長も備えています。
近年では、放熱性能だけでなく強度や耐久性も求められるため、用途に応じてさまざまな銅合金が採用されています。
リードフレーム材料の選定は、半導体パッケージの性能を左右する重要な要素の一つなのです。
■形状設計も放熱性能を左右する
リードフレームの放熱性能は、材料だけで決まるわけではありません。
実は、形状設計も非常に重要です。
例えば、
◇放熱エリア
◇放熱パッドの大きさ
◇熱を拡散する形状
などが最適化されています。

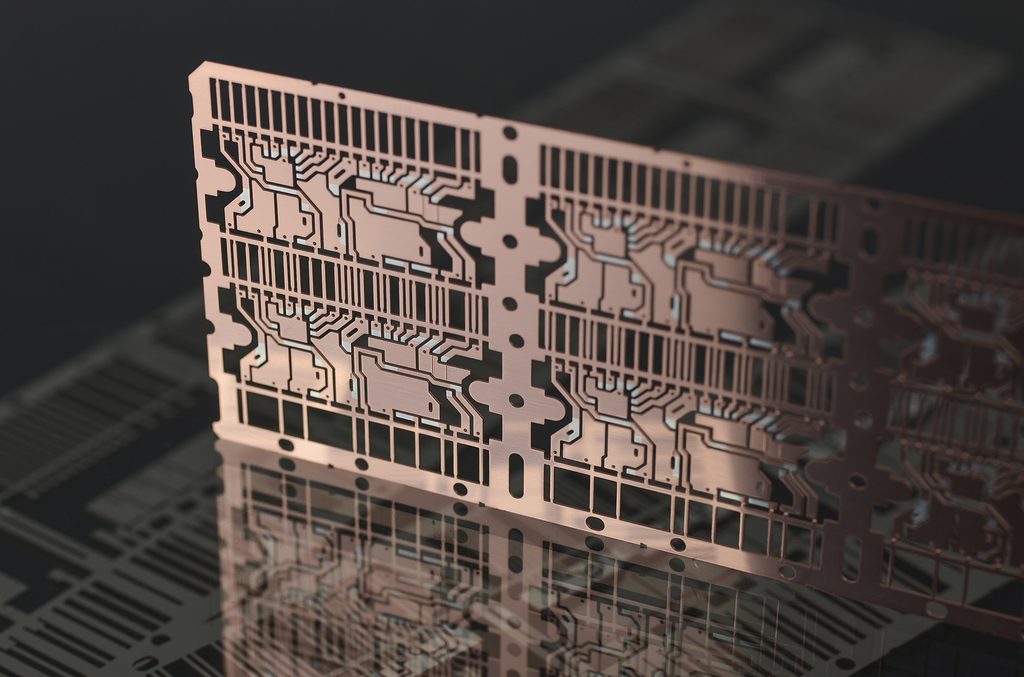

特にパワー半導体向けパッケージでは、大型の放熱エリアを設けることで、半導体チップから発生する熱を効率よく基板へ伝達しています。
一見すると単純な金属部品のように見えるリードフレームですが、その内部には電気特性と放熱性能を両立させるための高度な設計技術が詰め込まれています。
つまりリードフレームは、単なる接続部品ではなく、高機能な熱マネジメント部品でもあるのです。
■AIサーバーと電気自動車で高まる重要性
近年、リードフレームの放熱性能が特に重視されているのがAIサーバーと電気自動車です。
生成AIの普及によるAIサーバー向け半導体の高性能化に加え、電気自動車向けパワー半導体の高出力化も進んでいます。
これらの半導体は多くの電力を扱うため、大量の熱を発生します。
電気自動車では、
◇インバーター
◇車載充電器（OBC）
◇DC-DCコンバーター
◇バッテリー管理システム（BMS）
などに搭載されるパワー半導体が大電流を扱っています。
こうした機器では、わずかな温度上昇でも性能や信頼性に大きな影響を与えるため、放熱設計が極めて重要です。
その結果、リードフレームにもより高い熱伝導性や放熱性能が求められるようになっています。
リードフレームメーカー各社は、材料開発や精密加工技術を進化させながら、高性能な製品開発に取り組んでいます。
■おわりに：リードフレームは半導体を支える放熱部品
リードフレームは、半導体と外部回路をつなぐための部品として知られています。
しかし実際には、
◇電気を伝える
◇半導体チップを支える
◇熱を逃がす
という3つの重要な役割を担っています。
特にAIサーバーや電気自動車など、高性能化が進む分野では、放熱性能の重要性がますます高まっています。
半導体の性能や信頼性を支えるうえで、リードフレームは欠かすことのできない存在です。
普段目にする機会はほとんどありませんが、その優れた放熱機能によって、私たちの身近な電子機器は安全かつ安定して動作しています。
リードフレームは、まさに電子機器の進化を陰で支える「熱の通り道」なのです。
