～リードフレームの製造方法と品質チェック：半導体性能を支える精密加工技術とは～

■はじめに：リードフレームはどのように作られるのか

これまで、リードフレームが半導体デバイスを支える重要な構造部材であることや、電気自動車やAI・データセンターといった分野で重要性が高まっている背景を紹介してきました。

では、そのリードフレームは実際にどのように作られているのでしょうか。

一般的にリードフレームは、高い精度で加工された金属部品であり、その製造方法や品質管理は、半導体の性能や信頼性に直結しています。

今回は、リードフレームの基本的な製造方法と品質チェックについて、入門的に解説します。

■リードフレームの基本的な製造方法

リードフレームは、主に銅や銅合金といった金属材料から作られます。

これらの材料は、電気をよく通し、熱も逃がしやすいという特性を持っています。

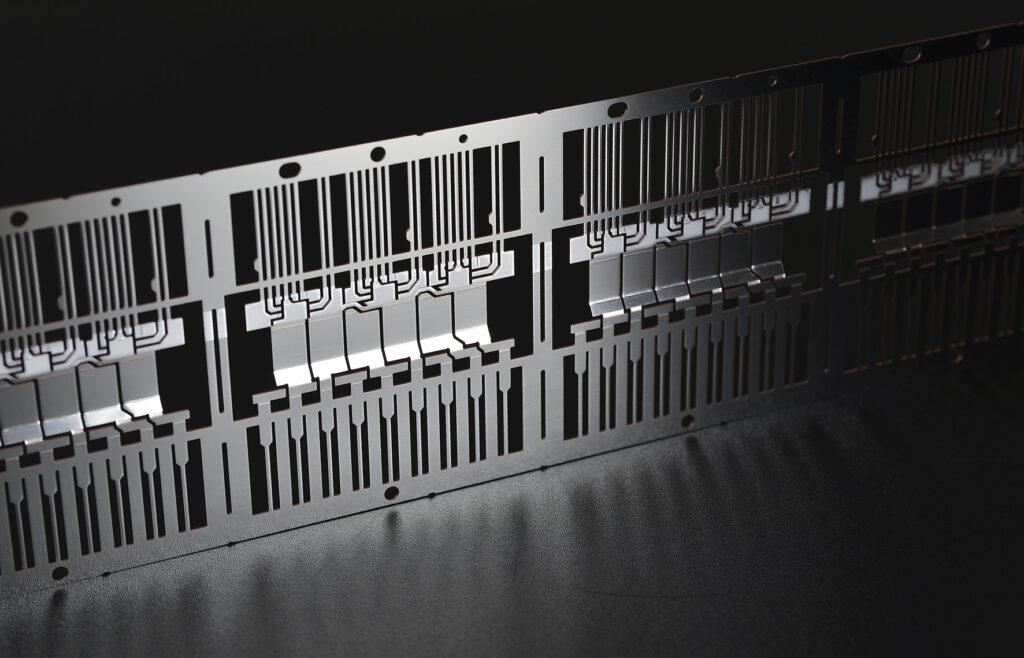

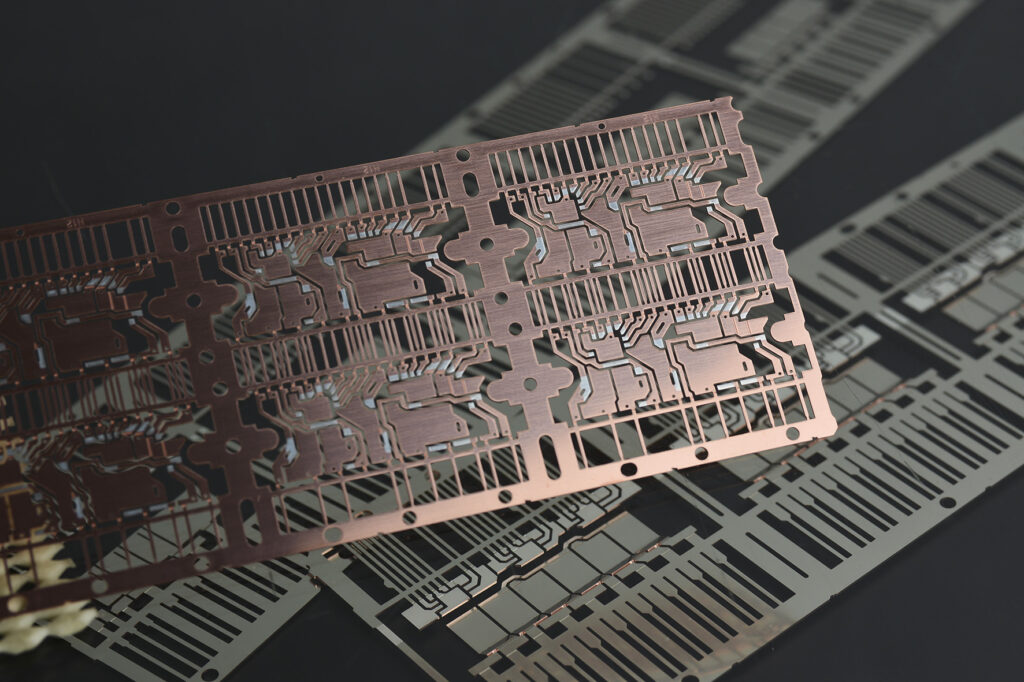

一般的にリードフレームメーカーは、薄い金属板をプレス加工やエッチング加工で連続的に加工し、必要な形状に加工していきます。

製造工程はシンプルに見えますが、実際にはミクロン単位の精度が求められるため、非常に高度な加工技術が必要です。

■精密プレス加工：リードフレーム製造の中心技術

リードフレームの製造方法として、広く用いられているのがプレス加工です。

プレス加工とは、金型を用いて金属板を打ち抜いたり曲げたりする方法で、イメージとしては「非常に精密な型抜き」に近いものです。

このような製造方法は大量生産が前提となるため、加工スピードと精度の両立が重要になります。

一般的なリードフレームメーカーは、このプレス加工において、

　◇微細な形状を正確に再現する精度

　◇高速で安定して生産する能力

　◇金型の設計・管理技術

といった点で高い技術力を求められます。

特に電気自動車やAI機器向けの半導体では、電流の流れや放熱性を考慮した複雑な形状が必要になるため、精密プレス加工の品質がそのまま半導体性能に影響します。

■エッチング加工との違い（参考）

リードフレームの製造には、プレス加工のほかにエッチング加工と呼ばれる方法もあります。

エッチング加工は、薬品を使って金属を溶かし、形状を作る方法です。

一般的に、

　◇プレス加工：量産性・コストに優れる

　◇エッチング加工：短納期の試作や形状自由度に適する

といった特徴があります。

リードフレームメーカーは、用途や必要な精度、コストに応じて、最適な加工方法を選択しています。

■品質チェック：半導体の信頼性を支える工程

リードフレームは、半導体パッケージの内部に組み込まれるため、不具合があっても外から確認することができません。

そのため、製造段階での品質チェックが極めて重要になります。

一般的なリードフレームメーカーでは、おおまかに以下のような項目が厳しく管理されています。

　◇寸法精度：設計通りの形状・サイズであること

　◇表面状態：めっきや加工状態に問題がないこと

　◇電気特性：電流が正しく流れること　

　◇放熱特性：発生した熱を効率よく外へ逃がせること

　◇外観検査：変形や傷がないこと

また、電気自動車などの用途では、振動・温度変化・長期使用といった厳しい条件に耐える必要があるため、より高度な信頼性評価が行われる場合もあります。

■おわりに：製造技術が性能を支える

リードフレームは一見シンプルな金属部品ですが、その裏側には精密な加工技術と厳格な品質管理があります。

一般的なリードフレームメーカーは、プレス加工や表面処理、品質チェックといった各工程を組み合わせることで、半導体デバイスの性能と信頼性を支えています。

電気自動車、AI・データセンターといった分野の発展にともない、こうした製造技術の重要性は、今後ますます高まっていくと考えられます。
